2023年7月11日—13日,中国上海机器视觉展暨机器视觉技术及工业应用研讨会【下文简称为Vision China 2023(上海)】将在上海国家会展中心举办。
摇橹船科技将携全新智能视觉装备产品及解决方案亮相5.1H展馆,那么在此次Vision China 2023(上海)亮相的
摇橹船科技展区里,有哪些全新首发的智能视觉产品呢?这些全新产品各自有什么特点?小编深入筹展一线带你先睹为快!

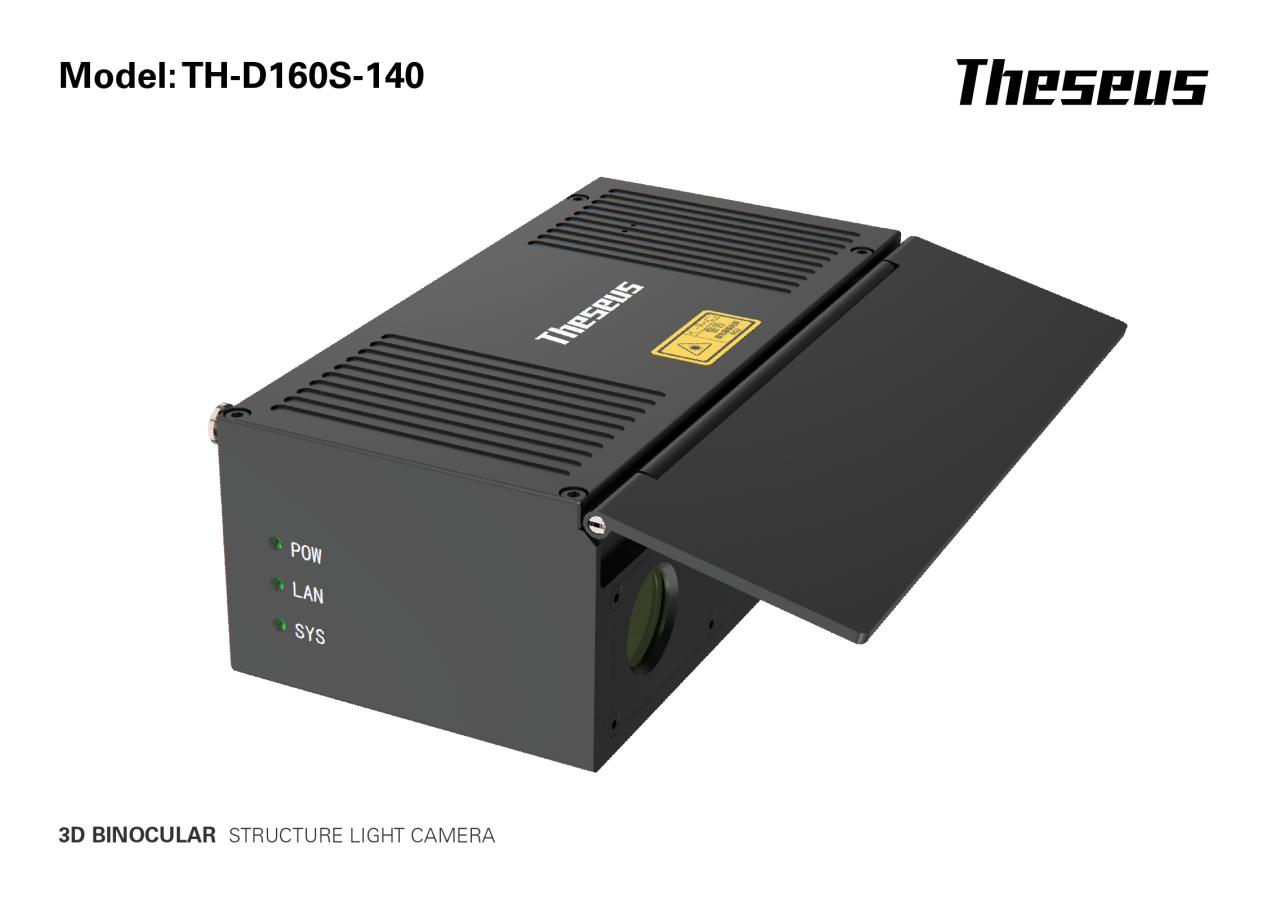

焊接专用双目3D相机
摇橹船科技全新焊接专用3D相机可搭配各型主流焊接机器人,引导焊接机器人进行焊接作业,实现复杂焊缝特征提取、轨迹寻位、工件找正定位等功能。
该款相机体积小,重量轻,机身强度高,成像速度快,精度高,特别适用于高温环境工作,具有抗高温的特点,能够有效起到防火花溅射,无示教焊接轨迹生成的功能。
焊接专用双目3D相机广泛应用于钢结构、车厢板、钢筋、人防门、管板件等装配误差大的机器人焊接寻位应用场景,改变传统人为示教的模式,显著提升生产效率,降低人工成本。
产 品参数:
产品型号 |
TH-D160S-140 |
推荐工作距离(mm) |
300-800 |
近端视场(mm) |
226×125@0.3m |
远端视场(mm) |
600×333@0.8m |
分辨率 |
1440x1080 |
像素数(MP) |
1.6 |
Z向重复精度(σ) |
0.05mm@0.5m |
标定精度 |
0.05mm@0.5m |
典型采集时间(s) |
0.8-1s |
基线长度(mm) |
110 |
外形尺寸(mm) |
140x105x64 |
重量(kg) |
1.2 |
工作温度范围 |
0-50°C |
通讯接口 |
以太网 |
工作电压 |
24V DC |
安全和电磁兼容 |
CE/FCC/VCCI |
防护等级 |
IP65 |
散热 |
主动散热+气冷 |

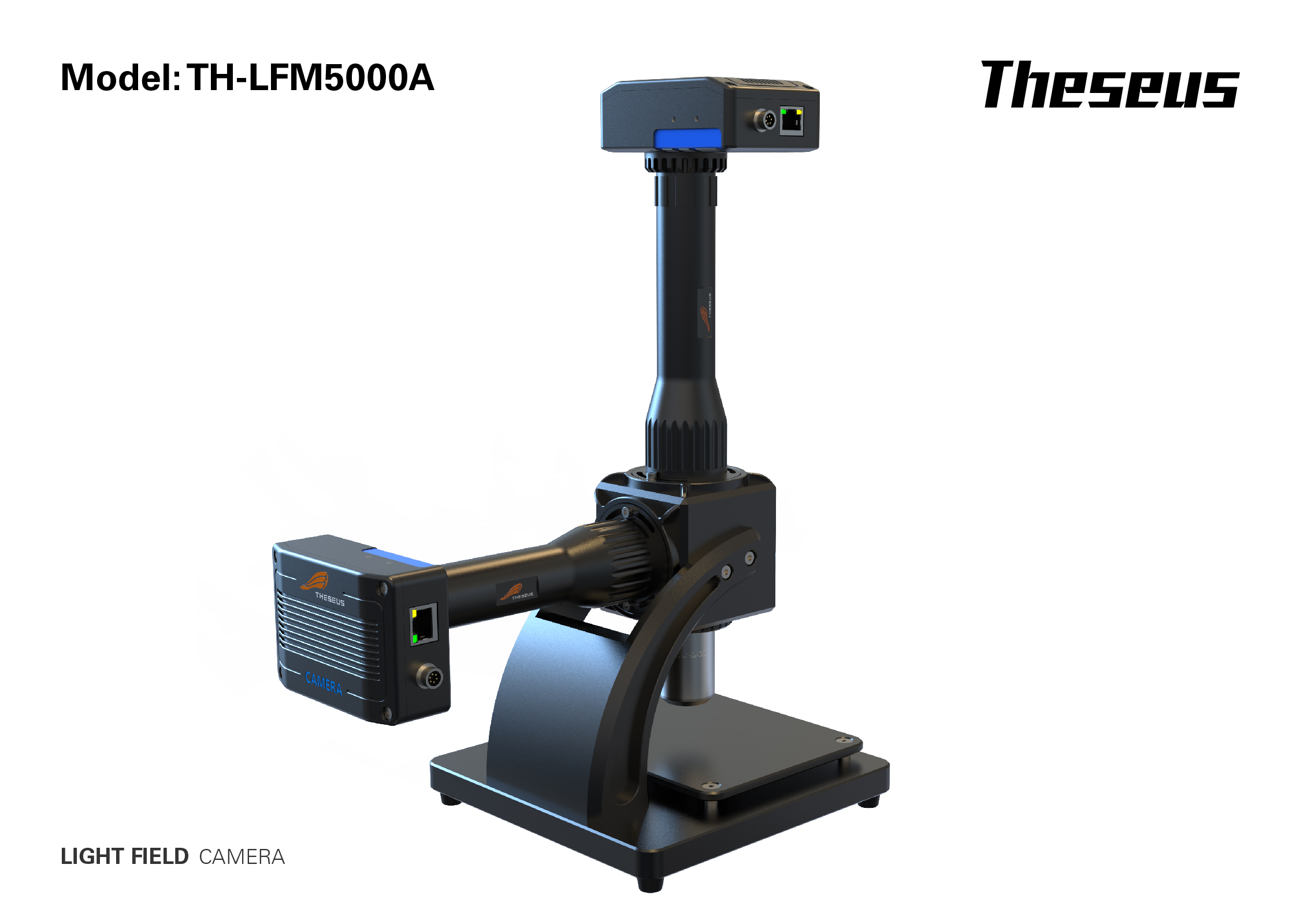

光场相机
光场相机主要应用于表面缺陷检测和三维形貌检测,
摇橹船科技自研的新款光场相机在此基础上特别适用于透明玻璃及薄膜三维缺陷检测,精度可达到微米级,有效提升检测精度及检测效率。透明玻璃及薄膜生产过程中表面瑕疵及缺陷在实际的生产条件下人的肉眼很难去辨认、识别,而且高速的生产速度、小的晶点、人眼的疲劳等各种因素都会影响到实际的检测,若不能及时发现并处理这些缺陷问题,势必将会影响到产品的品质。
光场显微系统的有效像素约100万,国内某友商有效像素约60万,国外某友商有效像素约58万。在同等硬件条件下,本产品具备更高有效像素,使用5X显微物镜,可根据具体场景更换显微物镜。广泛适用于生物组织三维活检,工业精密零部件3D检测,PCB检测、液晶面板分层检测、芯片三维精密检测等应用场景。
产品参数:
产品型号 |
TH-LFM5000A |
视场范围 |
3mm×3mm |
横向测量精度 |
3微米 |
轴向测量精度 |
0.6微米 |
景深 |
0.03mm |

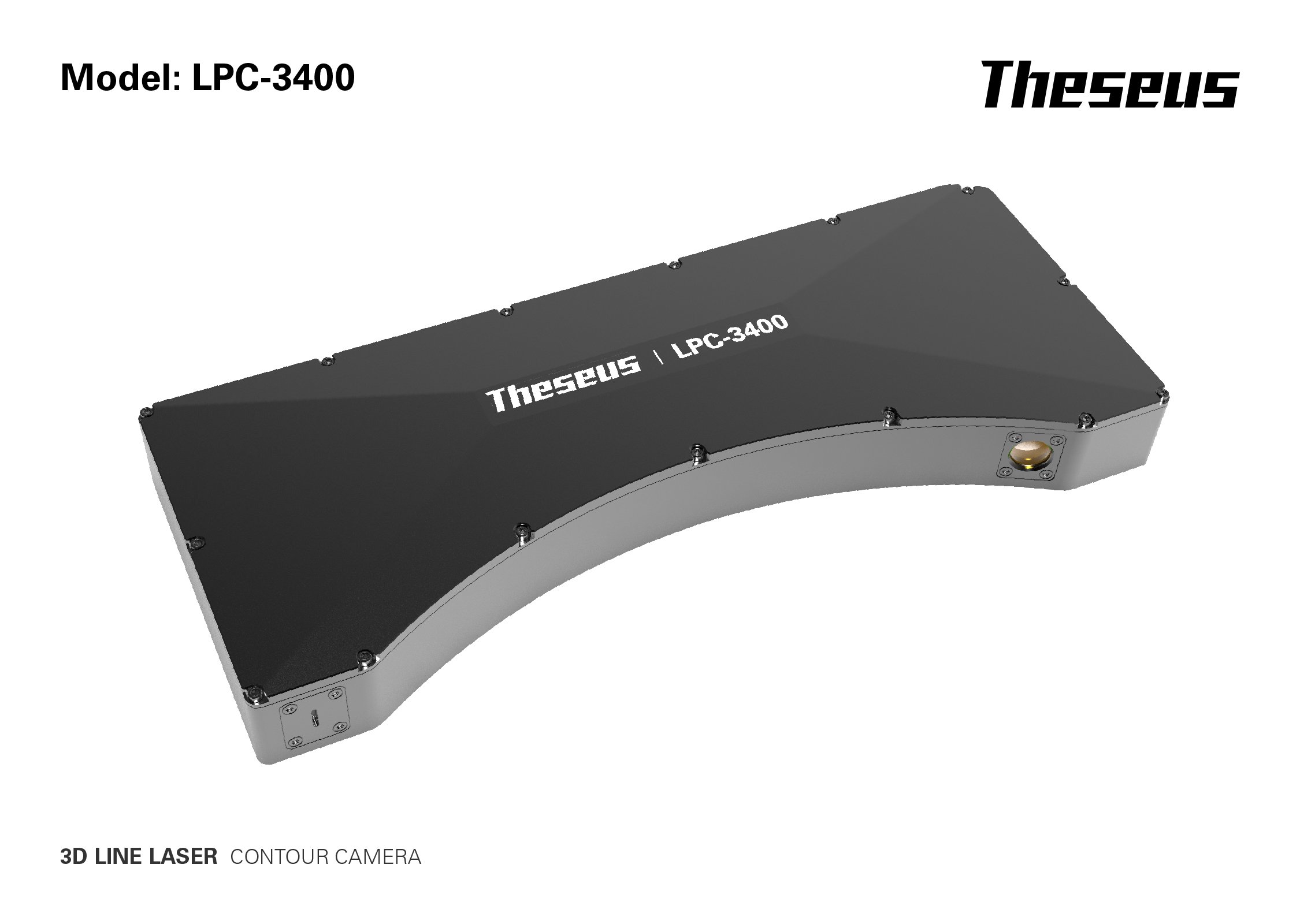

3D线激光轮廓相机LPC-3120/LPC-3400
激光三角成像原理的3D线激光轮廓相机具备高速、高精度、动态三维成像特点,特别适用于运动物体的光学扫描成像,无论物体表面反射率高低均可获得理想的三维图像。全新产品系列全幅扫描速度高,轮廓物理分辨率高,适合于微米级物体表面尺寸检测,特别适用于反光、黑色等物体的成像,物体在线动态扫描检测。相机采用鲍威尔棱镜和远心光路优化设计,激光线的能量分布均匀,无暗角及盲区,内置抗眩光算法,有效提升测量数据稳定性。此次亮相Vision China 2023(上海)的3D线激光轮廓相机系列成员中,将会有两款
全新的3D线激光轮廓相机首次亮相,特别针对大工作距离,大量程的应用场景。
3D线激光轮廓相机系列适用于物体3D形状测量,可直接测量物体高度、间隙以及面积,用于零件表面氧化层厚度测量、车门间隙测量、芯片高度测量、胶条面积测量等。
产品参数:
型号 |
LPC-3120 |
LPC-3400 |
光源 |
蓝色半导体激光 |
蓝色半导体激光 |
波长 |
10mW@450nm |
10mW@450nm |
激光等级 |
2M |
2M |
基准距离 |
300mm |
650mm |
X轴测量范围 |
近端 |
178mm |
312mm |
远端 |
226mm |
590mm |
X方向光束发散角 |
40° |
40° |
X轴数据间隔 |
93-118μm |
163-307μm |
Z轴测量范围 |
±60mm |
±200mm |
Z轴线性度 |
± 0.03%FS |
±0.05%FS |
Z轴重复精度 |
1.5μm |
5μm |
数据类型 |
轮廓图、3D点云图、灰度图、深度图、3D点云灰度图等 |
点数/轮廓 |
1920(物理分辨率) |
7月11日-13日,在上海国家会展中心举办的Vision China 2023(上海)中关于
摇橹船科技的前沿技术、创新应用、亮点新品将在5.1B216展位等您亲临现场一览全貌。感受
摇橹船科技深耕智能视觉领域的最新成果以及赋能智能制造的典型案例,展出期间还将为您解读展间的前沿技术如何为传统制造破局、技术大牛也将带来主题演讲等精彩内容,还等什么?快来扫码预约观展吧!
